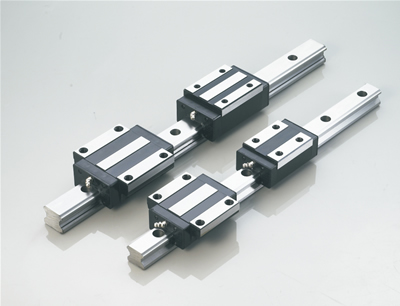

直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担必定的扭矩，可在高负载的情况下实现高精度的直线运动。直线运动导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

　　作用

　　滑块使运动由曲线转变为直线。新的导轨体系使吹塑机可取得快速进给速度。直线导轨与平面导轨相同，有两个根本元件；一个作为导向的为固定元件，另一个是移动元件。因为直线导轨是标准部件，对吹塑机制造厂来说。仅有要做的仅仅加工一个安装导轨的平面和校调导轨的平行度。作为导向的导轨为淬硬钢，经精磨后置于安装平面上。与平面导轨比较，直线导轨横截面的几许形状，比平面导轨杂乱，杂乱的原因是因为导轨上需求加工出沟槽，以利于焊接变位机滑动元件的移动，沟槽的形状和数量，取决于吹塑机要完成的功能。例如：一个既接受直线作用力，又接受推翻力矩的导轨体系，与仅接受直线作用力的导轨相比。规划上有很大的不同。

　　吹塑机的模板移动时，钢球就在支架沟槽中循环活动，把支架的磨损量分摊到各个钢球上，然后延长直线导轨的运用寿命。为了消除支架与导轨之间的间隙，预加负载能进步导轨体系的安稳性，预加负荷的取得是在导轨和支架之间安装超尺寸的钢球。钢球直径公役为±20微米，以0.5微米为增量，将钢球挑选分类，分别装到导轨上，预加负载的巨细，取决于作用在钢球上的作用力。假如作用在钢球上的作用力过大，饱尝预加负荷时刻过长，导致支架运动阻力增强，就会出现平衡作用问题；为了进步体系的灵敏度，削减运动阻力，相应地要削减预加负荷，而为了进步运动精度和精度的坚持性，要求有足够的预加负数，这是对立的两方面。

　　作业时刻过长，钢球开端磨损，作用在钢球上的预加负载开端减弱，导致吹塑机作业部件运动精度的降低。假如要坚持初始精度，有必要替换导轨支架，甚至替换导轨。假如导轨体系已有预加负载作用。体系精度已损失，仅有的方法是替换翻滚元件。

　　导轨体系的规划，力求固定元件和移动元件之间有最大的触摸面积，这不但能进步体系的承载才能，而且体系能接受间歇切削或重力切削发生的冲击力，把作用力广泛扩散，扩展接受力的面积。为了实现这一点，导轨体系的沟槽形状有多种多样，具有代表性的有两种，一种称为哥特式（尖拱式），形状是半圆的延伸，触摸点为极点；另一种为圆弧形，相同能起相同的作用。无论哪一种结构形式，意图只有一个，力求更多的翻滚钢球半径与导轨触摸（固定元件）。决定体系功能特色的因素是：翻滚元件怎样与导轨触摸，这是问题的要害。

　　运用留意

　　直线导轨属于精细零件，因而在运用时要求有相当地稳重情绪，即便是运用了高功能的直线导轨，假如运用不当，也不能到达预期的功能作用，而且容易使直线导轨损坏。所以，运用直线导轨应留意以下事项：

　　1.防止锈蚀

　　直接用手拿取直线导轨时，要充分洗去手上的汗液，并涂以优质矿物油后再进行操作，在雨季和夏日特别要留意防锈。

　　2.坚持环境清洁

　　坚持直线导轨及其周围环境的清洁即使是肉眼看不见的细小灰尘进入导轨，也会增加导轨的磨损，振荡和噪声。

　　3.安装要仔细仔细

　　直线导轨在运用安装时要仔细仔细，不允许强力冲压，不允许用锤直接敲击导轨，不允许通过翻滚体传递压力。

　　4.安装东西要合适

　　直线导轨运用合适、精确的安装东西尽量运用专用东西，极力防止运用布类和短纤维之类的东西。

　　导轨保养

　　导轨、直线轴作为设备的核心部件之一，它的功用是起导向和支承作用。为了保证机器有较高的加工精度，要求其导轨、直线具有较高的导向精度和杰出的运动平稳性。设备在运行过程中，因为被加工件在加工中会发生很多的腐蚀性粉尘和烟雾，这些烟雾和粉尘长时间很多堆积于导轨、直线轴表面，对设备的加工精度有很大影响，而且会在导轨直线轴表面构成蚀点，缩短设备运用寿命。为了让机器正常安稳作业，保证产品的加工质量，要仔细做好导轨、直线轴的日常维护。留意：清洁导轨请预备——干棉布、润滑油，直线导轨的清洁：首先把激光头移动到最右侧（或左侧），找到直线导轨，用干棉布擦洗直到亮光无尘，再加上少量润滑油（可采用缝纫机油，切勿运用机油），将激光头左右渐渐推动几次，让润滑油均匀分布即可。 滚轮导轨的清洁：把横梁移动到内侧，翻开机器两侧端盖，找到导轨，用干棉布把两侧导轨与滚轮触摸的当地擦洗洁净，再移动横梁，把剩余当地清洁洁净。
